Machine de découpe de scie circulaire CNC

• Marque : HUOXIAN
• Type : scie circulaire

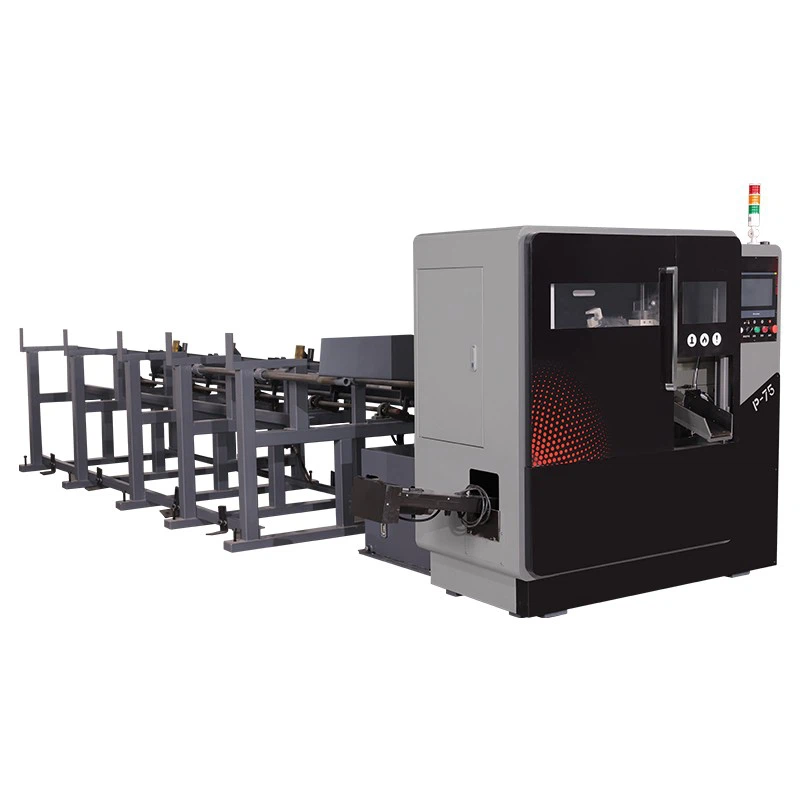

La scie circulaire à métaux à grande vitesse entièrement automatique P-75 est une machine-outil conventionnelle produite par notre société. Il est principalement composé d'un banc de machine, d'une tête motrice, d'un système d'alimentation, d'un dispositif de serrage, d'un alimentateur automatique, d'un cadre de réception de matériau, d'un mécanisme de distribution de matériau, d'un dispositif de division de matériau, d'un système hydraulique, d'un système électrique, d'un pulvérisateur. un système de refroidissement, un système de lubrification automatique, un convoyeur de copeaux en spirale, un dispositif de nettoyage de lame de scie, etc.

2.1 Banc de machine : Le corps principal du banc est intégralement moulé à partir de matériaux spéciaux de haute qualité et à haute résistance. Il présente les caractéristiques d'une bonne rigidité globale, d'une résistance élevée, d'une résistance aux chocs et d'une faible déformation, ce qui peut grandement améliorer la rigidité globale de la machine-outil et la stabilité de sciage de la machine-outil.
2.2 Partie tête motrice : La tête motrice est divisée en composants clés de l’ensemble de l’équipement. Les composants internes de cette pièce sont des marques importées bien connues, ce qui garantit la stabilité globale de la scie circulaire et la durée de vie des composants principaux. L'utilisation d'un système de stabilisation de lame de scie unique peut améliorer considérablement la rigidité de la lame de scie circulaire serrée, réduire les vibrations et la déflexion de la lame de scie et améliorer considérablement la durée de vie de la lame de scie, et la précision du sciage est garantie de manière fiable.
2.3 Système d'alimentation : le servomoteur entraîne la vis à billes pour entraîner la tête motrice afin d'effectuer une alimentation forte de type ciseaux, et la pièce serrée est coupée rapidement et avec une haute précision.
2.4 Dispositif de serrage : Il se compose de deux ensembles de dispositifs de serrage horizontaux et verticaux. Les ensembles de dispositifs avant et arrière peuvent être serrés et relâchés en même temps pour assurer la stabilité du processus de sciage.
2.5 Alimentation automatique, support de réception de matériaux et mécanisme de déplacement de matériaux : L'alimentation automatique adopte la méthode de servocommande AC de la vis à billes de haute précision pour garantir la précision de l'alimentation. Le support de réception de matériaux est utilisé pour placer les matières premières à couper en rangées, et la longueur la plus longue de matériaux de tige pouvant être placée est de 6 m. Le mécanisme de déplacement de matériau déplace une tige vers l'étau d'alimentation automatique grâce à l'action du cylindre de déplacement de matériau et réalise finalement une alimentation automatique, ce qui réduit considérablement l'intensité de travail des travailleurs et réduit le temps auxiliaire de sciage.
2.6 Dispositif de division du matériau : il peut faciliter la collecte et le traitement de la tête et de la queue du matériau, et réaliser automatiquement la séparation et le placement de la tête et de la queue du produit fini.
2.7 Système hydraulique : Il est composé d'un réservoir d'huile, d'un bloc central, d'une pompe hydraulique, de composants hydrauliques, d'actionneurs, etc. Tous adoptent des pièces hydrauliques de marque de renommée internationale - Taiwan Oil Research, avec un faible taux de défaillance, des performances fiables, une réalisation stable et fiable. des différentes actions du programme.
2.8 Système électrique : Il est composé d'une armoire électrique, d'un écran tactile, d'un bouton, d'un PLC, d'un moteur, d'un contacteur, d'un relais, d'un échangeur de chaleur, d'un interrupteur et de composants auxiliaires. La machine-outil peut réaliser un processus CNC complet, c'est-à-dire qu'à l'exception du placement manuel du support de matériaux en rangées, de la sélection automatique des matériaux à l'achèvement du sciage, y compris le traitement de la tête et de la queue du matériau, tous sont automatiquement complétés par la ligne de sciage. Le degré d'automatisation est élevé et divers dispositifs de protection de sécurité peuvent garantir le fonctionnement sûr et fluide de la ligne de sciage tout au long du processus.
2.9 Système de refroidissement par pulvérisation : Il adopte un système de lubrification par refroidissement par pulvérisation de marque importée et bien connue. Ce système adopte une huile de coupe respectueuse de l'environnement pour un dosage précis de la microlubrification. La buse bien conçue pulvérise de l'huile de coupe à haute efficacité sur les dents de scie pour réduire la génération de chaleur de coupe. La buse pulvérise également de l'huile de coupe à haute efficacité sur les deux côtés de la lame de scie pour la lubrification, ce qui peut non seulement améliorer l'efficacité de la production, réduire les coûts de production et prévenir la pollution de l'environnement, mais également améliorer la qualité de la coupe et prolonger la durée de vie de la lame de scie.
